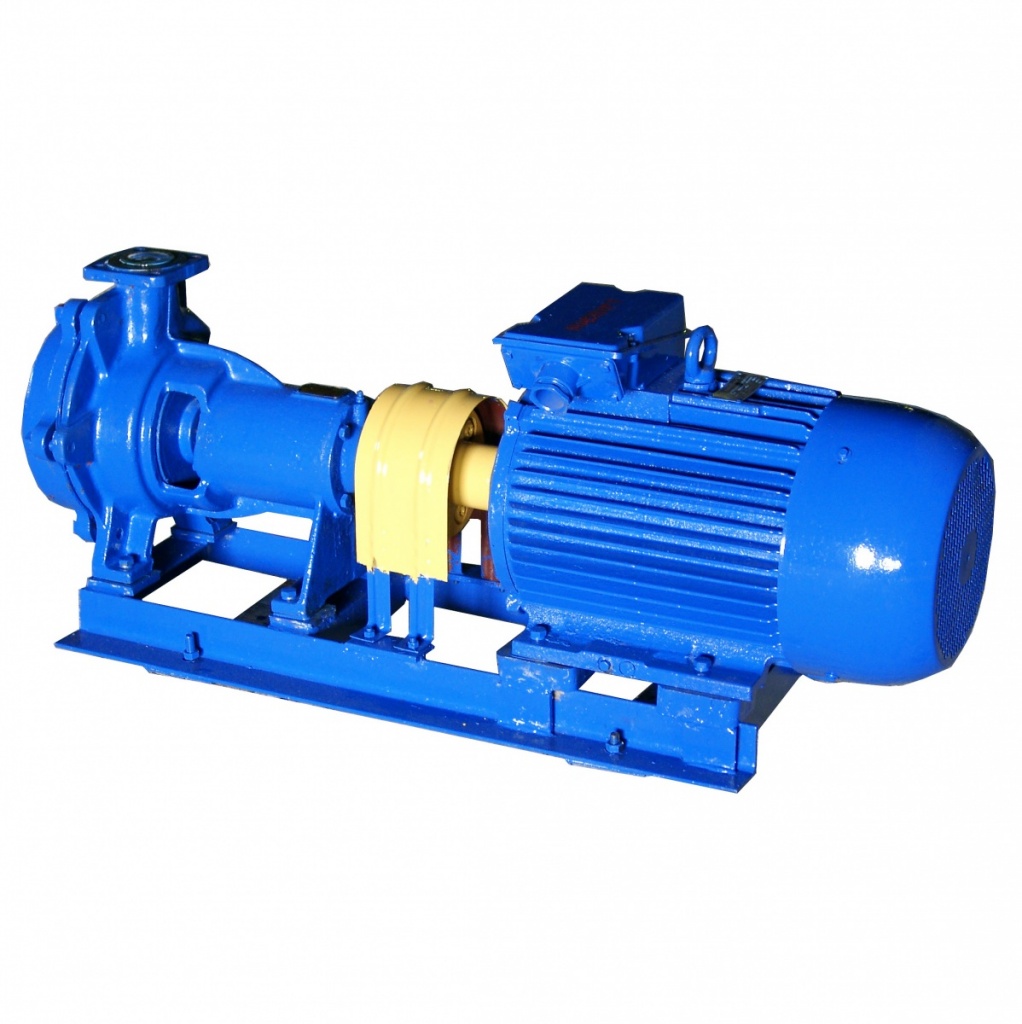

ЦВК насосы центробежно-вихревые
Тип: центробежно-вихревые консольные двухступенчатые насосы типа ЦВК. Рабочее колесо первой ступени — центробежное, второй ступени — вихревое. Такое сочетание позволяет получить с помощью первой ступени нормальные условия всасывания, а с помощью второй ступени — высокий напор. Центробежно-вихревые насосы применяются в системах водоснабжения, питания котлов малой мощности.
Среды: предназначены для перекачивания воды и других нейтральных жидкостей кинематической вязкостью до 36сСт, плотностью не более 1200 кг/м³ с содержанием твердых включений по массе не более 0,01% и размером не более 0,05 мм. Температура перекачиваемой среды от -15º до 105ºС. Агрегаты изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных и пожароопасных производств.
Материалы: основных детелей (корпус, крышка, центробежное колесо) — чугун, вал — сталь 45, вихревое колесо — сталь 20Х13Л. Уплотнение вала — торцовое или сальниковое.
Технические характеристики насосов ЦВК
| Марка агрегата | Подача, куб.м/ч | Напор, м | Рабочая зона, куб.м/ч | Марка эл/двигателя | Характеристики эл/двигателя | Габаритные размеры агрегата, мм | Диаметр патрубков, мм | Масса агрегата, кг | ||||
| кВт | об/мин | L | B | H | вход | выход | ||||||
| ЦВК 4/112 | 14,4 | 112 | 10,3…16,4 | АИР 160М2 | 18,5 | 3000 | 1260 | 400 | 500 | 65 | 50 | 245 |
| 14,4 | 112 | 9,4…16,4 | АИР 180S2 | 22 | 3000 | 1190 | 375 | 535 | 65 | 50 | 272 | |
| ЦВК 5/125 | 18 | 125 | 11,3…20,5 | АИР 180М2 | 30 | 3000 | 1265 | 375 | 535 | 65 | 50 | 292 |
| ЦВК 6,3/160 | 22,7 | 160 | 16…28 | АИР 180М2 | 30 | 3000 | 1265 | 375 | 535 | 65 | 50 | 292 |
